200L 1000L Görsel Tam Otomatik Dolum Makinası

(Ekipmanın görünümü, fiziksel nesneye bağlı olarak özelleştirilmiş işleve veya teknik yükseltmeye göre değişiklik gösterecektir.)

Somtrue, küresel müşterilere daha iyi ürün ve hizmetler sunmaya kendini adamış profesyonel bir üreticidir. 200L 1000L görsel tam otomatik dolum makinemiz sadece iç pazarda iyi karşılanmadı, aynı zamanda uluslararası pazarda da geniş bir beğeni topladı. Somtrue, aralıksız çabaları ve sürekli yenilikleri sayesinde küresel müşterilerin artan ihtiyaçlarını karşılamak için teknik seviyesini ve üretim kapasitesini geliştirmeye devam ediyor. Her iki tarafın çabaları ve işbirliği sayesinde daha iyi bir gelecek yaratacağımıza inanıyoruz! İster mevcut bir müşteri ister yeni bir ortak olun, sizinle birlikte büyümeyi ve daha büyük başarı ve başarılara ulaşmayı sabırsızlıkla bekliyoruz. Gelin bu zorluğu birlikte aşalım, müşteriler için daha fazla değer yaratalım ve sektörün gelişimini ve ilerlemesini paylaşalım!

200L 1000L Görsel Tam Otomatik Dolum Makinesi'ne genel bakış:

200L varil (tepsi dahil) paketleme için patlamaya dayanıklı ortamda 200L varil için özel olarak tasarlanmış akıllı paketleme sistemi. Görsel arama ağzını kullanarak, otomatik açma, otomatik dalış, otomatik hızlı doldurma, otomatik sızıntı, otomatik sızdırmazlık ipliği kapağı ve diğer tüm süreçlerin 200L'lik varilinin otomatik paketlemesini gerçekleştirebilir.

Doldurma ana kısmı, pencereyi görüntüleyebilen ve dolum sırasında kapalı bir alan oluşturabilen kapıyı otomatik olarak kovanın içine ve dışına hareket ettirebilen çevre koruma çerçevesini benimser. Bu makinenin elektrik kontrol kısmı, güçlü kontrol kabiliyeti ve yüksek derecede otomasyona sahip PLC programlanabilir kontrolör, tartım modülü, görsel sistem vb.'den oluşur. Fıçı doldurmama fonksiyonu sayesinde, malzeme israfını ve kirliliğini önlemek için namlu ağzının doldurulmasına izin verilmez, böylece makinenin elektromekanik entegrasyonu mükemmel bir performans sağlar.

Dolum miktarının kontrolünü gerçekleştirmek için tartım çalışma prensibi kullanılır. Doldurma valfinin açılma süresi programlanabilir kontrolör PLC tarafından kontrol edilir ve malzeme kaba akar (veya pompa beslemesi yoluyla taşınır). Bu makinenin dolum bölümü, çift kalın ve ince boru hattıyla hızlı dolum ve yavaş dolum gerçekleştirir ve yavaş dolum akışı ayarlanabilir. Dolumun ilk anında çift boru hattı aynı anda açılır. Doldurma süresinden sonra dalış silindiri namlu ağzı konumuna yükselir, ham boru hattı kapatılır ve ince boru hattı, belirlenen genel dolum hacmine kadar yavaşça dolmaya devam eder. Dolum sonunda otomatik döndürme kapağı gerçekleştirilir.

Ekipman, hızlı ve yavaş dolum hacmini ayarlayabilen bir tartım ve geri bildirim sistemine sahiptir.

Dokunmatik ekran aynı anda geçerli saati, ekipmanın çalışma durumunu, dolum ağırlığını, kümülatif çıktıyı ve diğer işlevleri görüntüleyebilir.

Ekipman, alarm mekanizması, arıza ekranı ve hızlı işleme şeması işlevlerine sahiptir.

Dolum hattı kilitleme koruma fonksiyonuna sahiptir, dolum otomatik olarak durur ve dolum yerinde olduğunda dolum otomatik olarak gerçekleşir.

Bu makine tüm kapakla donatılmıştır, kovanın tek tarafı açıktır, doğal havalandırmayı sağlar; geri kalanı pencereli kapalı bir yapıdır ve manuel kontrol için küçük havalandırma ile donatılmıştır.

Bu makine, basınçlandırma arayüzü ile tamamen kapalı bir kapaktır, ekipmanı mikro şarj edebilir, ekipmana giren harici gazı azaltabilir.

Ana teknik parametreler:

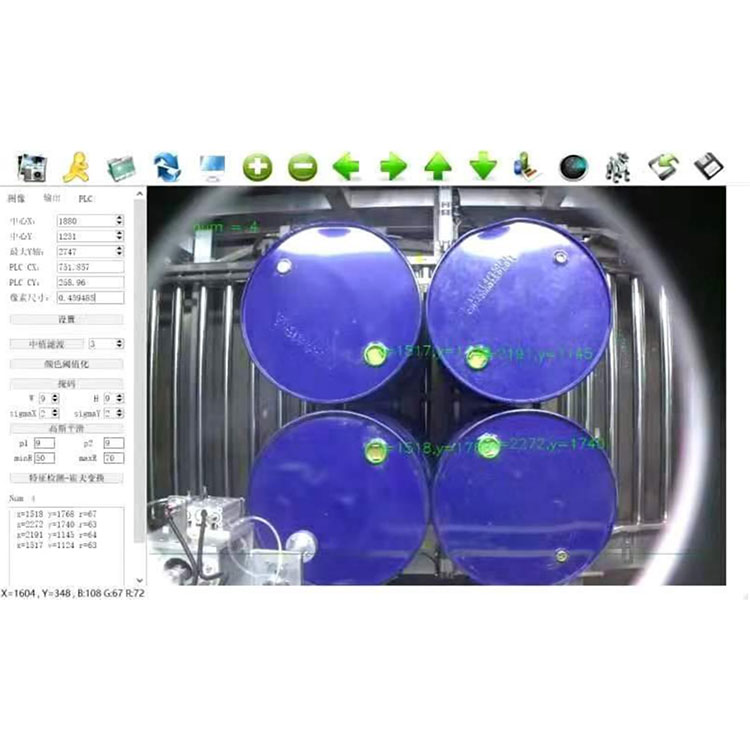

Görsel konumlandırma sistemi

Vizyon: Çalışmak için görsel patlama izolasyonu makine kutusuna yüklenen endüstriyel akıllı kamerayı kullanma. Akıllı kamera ve PLC kontrollü koordinat hareket sistemi dolum tabancasını namlu portuna yönlendirir. 3D koordinat hareket sistemi: kılavuz ray sistemi ve patlamaya dayanıklı yavaşlama motoru.

Ana işlev:

Otomatik arama: görsel konumlandırma, koordinatlı hareketli sistem araması, doldurma tabancasının düşmesiyle doldurma.

Hızlı ve yavaş çift hızlı otomatik kantitatif dolum: dolum doğruluğunu ve üretim kapasitesini sağlamak için;

Doldurma formu: sıvı seviyesinin üzerinde veya altında doldurma;

Pnömatik taban valfi her zaman sonuna kadar açıktır; ön uç akış sınırını yavaşça ekleyin ve doldurma tabancası çıkışının akış hızını yavaşlatın;

Sıvı kabının tasarımı-perfüzyondan sonra kalan sıvının sızıntısını en aza indirin;

Otomatik ve manuel kantitatif dolum-kolay çalıştırma ve bakım;

Otomatik soyma işlevi, dolum kabının tutarsız ağırlık faktörlerinin doğruluk üzerindeki etkisinin üstesinden gelir;

Değer noktası ayarlanabilir-birden fazla ağırlık aralığına uyarlanmış niceliksel dolum;

Otomatik teşhis, arıza alarmı-sistem çalışmasının güvenilirliğini artırır;

Güvenlik kilitlemeli kova yerinde, püskürtme tabancası aşağıda; tabancanın üst namlusunun geri dönüşünü doldurun;

Kendiliğinden kilitlenen kontrol, doldurmadan önce memeyi test eder;

Ürün ayarı depolama-çeşitli farklı ürünlerin ağırlık ayar değeri ve ilgili perfüzyon parametrelerini saklayabilir;

Tolerans tespiti-doldurma hatasının otomatik tespiti;

Dokunmatik ekran-Çince arayüz, sezgisel, kullanışlı ayar.

Alarm uyarısı-Arıza noktasına kadar doğru.

Otomatik kontrol sistemi

Hattın tamamı, bağımsız olarak kontrol edilebilen ve birbirine kenetlenebilen birden fazla PLC sisteminden oluşur. Sistem kendi kendini denetleme, arıza görüntüleme alarmı, doğruluk, hız, çıkış vb. işlevlere sahiptir. Her sistemin kendi insan-makine arayüzü vardır ve tüm parametreler insan-makine arayüzünde çalıştırılabilir. Ayrıntılı bir boru hattı kontrol süreci akış şeması ve mantık şeması sağlayın.

Doldurma malzemesi türünü, parti miktarını, tarihi, varil başına ağırlığı, depolama süresini ve diğer kayıt işlevlerini saklayabilir

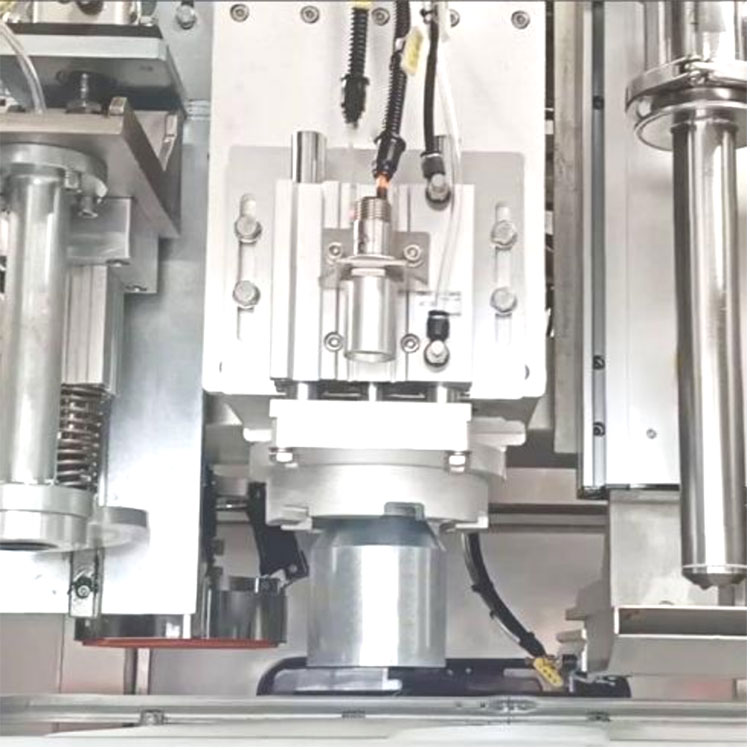

Doldurma sistemi ve açık döner kapak sistemi

Dolum tabancası kafası: Dış bloklama şeklinde, dolum sırasında otomatik olarak namlu ağzına (namlu tabanına) dalacak, dolum sonrasında otomatik olarak yükselecektir. Doldurma tabancası kafası içi boş bir tasarıma sahiptir ve malzemenin sıçramasını önlemek için tabanca kafası kapatıldıktan sonra malzeme temizlenebilir.

Doldurma tabancası kafasının alt kısmında silindir uzanan sıvı plakası bulunur. Dolum sonrasında dolum başlığı yükselir ve boşaltma plakası uzatılarak malzemenin paketleme ve taşıma hattı gövdesini kirletmesi önlenir. Sıvı bağlantı diski, alet gerektirmeden sökülebilen ve temizlemeye uygun olan, elle sökülmeye uygun şekilde tasarlanmıştır.

Kapağı açın, kapak kısmını döndürün: Şirketin patentli teknolojisini kullanarak, döner kapak başlığını ve namlu yüzeyini dikey olarak paketleyebilir ve pürüzsüz olabilir, kapağı açmak ve kapağı döndürmek kolaydır, kapağa zarar vermez, kapağa zarar vermez , sıkı kapak sızdırmazlık derecesi yüksektir.

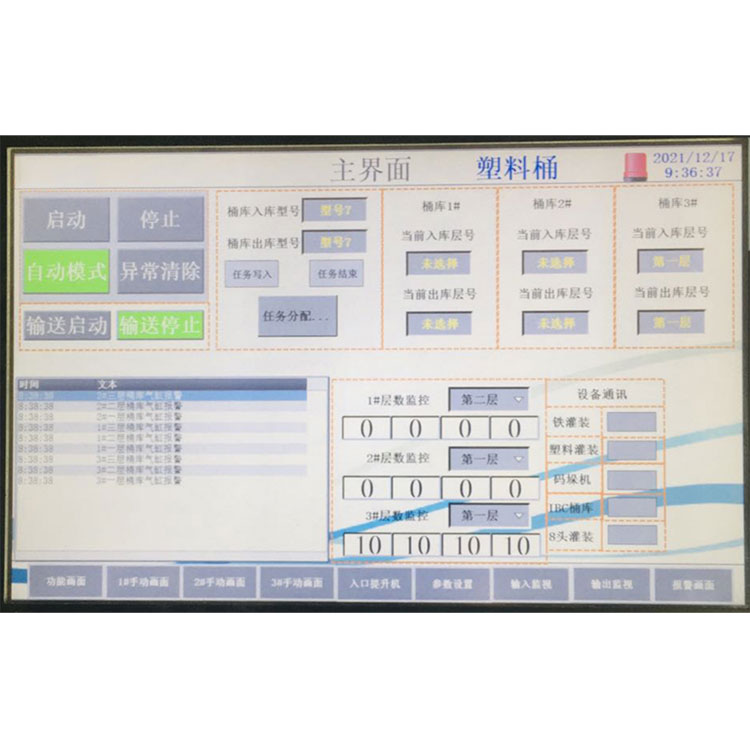

Dokunmatik ekran ve tartım sistemi

Malzeme doldurma parametre ayarı ve dokunmatik ekran işlemi aracılığıyla çalıştırma, basit ve sezgisel, sıcaklık göstergesi, arıza teşhisi ve alarm, hızlı işlev. Bellek depolama programı fonksiyonuna sahiptir, birden fazla parametre setini saklayabilir ve geçmiş verileri görüntüleyebilir. Ölçüm sapmasını otomatik olarak hesaplayabilir ve farklı programlar için adlandırılabilir, farklı özellikleri değiştirebilir veya üretim kapasitesini değiştirebilir, yalnızca farklı parametreleri ayarlamanız gerekir, iş verimliliğini artırabilir. Tartım sistemi, dolum doğruluğunu sağlamak için ünlü Amerikan marka sensörünü benimser. Ek olarak, sistemin yağ koruma işlevi vardır ve sensörün takılması, çıkarılması ve onarılması kolaydır.

Ölçek tablosunun koruyucu bir işlevi vardır, silah namlusunun kafası otomatik olarak geri döndüğünde. Ve maksimum doldurma süresiyle korunur.

güvenlik kilitleme

Besleme Alanındaki Güvenlik Kilidi:

Besleme kısmına 1 ve 2 numaralı butonları takın. Tepsi üst üste yerleştirilip taşındığında 1 numaralı butona bastığınızda montaj hattı 1 numaralı işaretini taşıyarak tepsiyi 1 numaralı dolum ekipmanına teslim eder.

Bir kez daha tepsi tepsiye yerleştirilip taşındığında 2 numaralı tuşa basın. Daha sonra montaj hattı No.2 işaretini taşır ve tepsiyi No.2 dolum ekipmanına teslim eder.

Hayır. 1 dolum boşaltıldığında montaj hattı 1 No'lu tamamlama işaretini taşıyacak, 2 No'lu dolum ekipmanına bir sonraki istasyona gitmeyecektir.

Doldurma Güvenlik Kilidi:

doygunluk çıkışı:

Güvenlik kapısı açıldığında mevcut eylemi duraklatın;

Güvenlik kapısı kapatıldıktan sonra anormal erişim kontrolü kaldırılır ve dolum normal işleyişini tamamlamaya devam eder.

Dalış kilidi:

Doldurma kovasının ağzının dışında anormal bir aşağı basınç alarmı üretilir ve doldurma kafası orijinal konumuna yükselir ve manuel müdahale ile sorun çözülür.

Fazla kiloyu doldurmak:

Dolum testi fazla mesai, tüm makine dolumu durdurur, alarm, çözmek için manuel müdahale.

Doldurma tıkanma alarmı

Kamera anormal alarm alıyor

Anormal gelen ve giden malzeme alarmı
